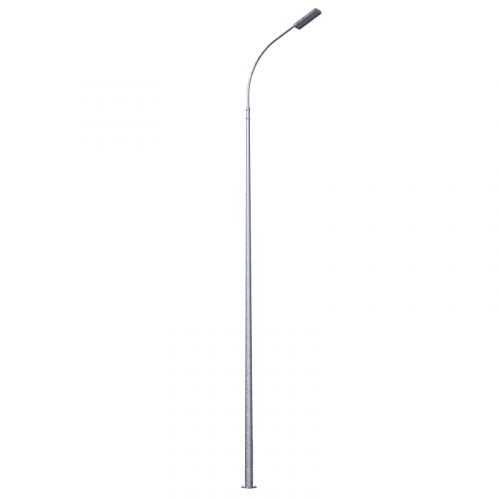

Опора освещения НФК-5,0-02-ц

Главная Опора освещения НФК-5,0-02-ц

Опора освещения НФК-5,0-02-ц

Опора освещения НФК-5,0-02-ц

Опора освещения НФК-5,0-02-ц

Опора освещения НФК-5,0-02-ц

Характеристики:

ØD, верх.:

75

ØD, нижн.:

135

вес (теор):

60

Вид:

Несиловая

возможность подвески СИП:

нет

возможность покраски:

да

Высота:

5

высота подземной части:

1,2

Граненая/нет:

Трубчатая

макс.нагрузка:

73

межцентровое расстояние:

180

покрытие:

горячее цинкование

размер фланца:

230

срок службы:

30 лет

Толщина стали:

4

Фланцевая/нет:

Фланцевая

В наличии

Договорная

Доставка:

В любую точку России и СНГ

Описание

Опора НФК-фланцевая коническая несиловая опора. Применяется для освещения улиц, автостоянок, микрорайонов, мостов, автодорог с различной интенсивностью движения.

Несиловые опоры НФК изготовлены из листового металлопроката, что снижает массу по сравнению с аналогами трубной продукции. Выбор стали зависит от климатического района применения опор согласно СНиП II -23-81. Несмотря на малый вес, конструкция опор отличается устойчивостью, которая достигается благодаря разнице диаметров верхней и нижней части.

Опора НФК не предназначена для установки СИП. Внутри ствола располагается подвод электропитания, доступ к оборудованию происходит через ревизионный люк, расположенный в нижней части опоры.

Для защиты от коррозии опоры НФК покрывают защитным слоем методом горячего цинкования, который не требует постоянного обновления.

Для установки опор НФК используется железобетонный фундамент с закладным элементом.

Опора НФК-5,0-02-ц, где:

Н - несиловая;
Ф - фланцевая;
К - коническая;
5 - высота надземной части (м);
02 - способ подвода питающего кабеля;
ц - покрытие методом горячего цинкования;

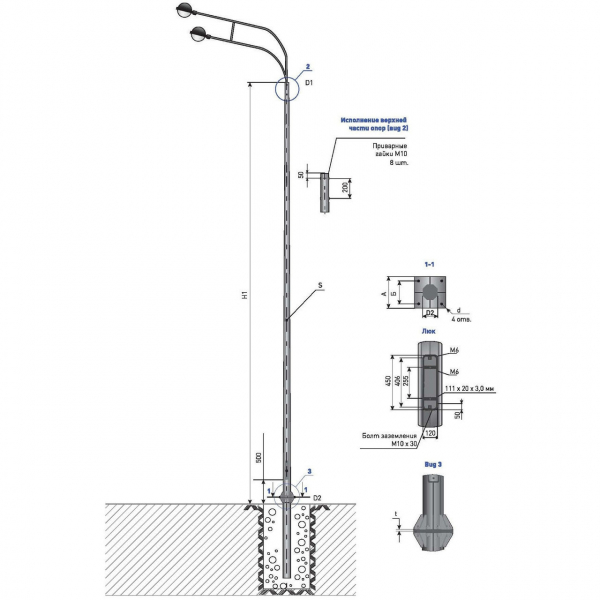

Чертежи
и схемы

Сертификаты
и паспорта

ГОСТ Р 52766-2007

.pdf , 0.6 Мб

Сертификат на опоры освещения

.pdf , 0.2 Мб

Протокол испытания опор освещения

.pdf , 0.9 Мб
