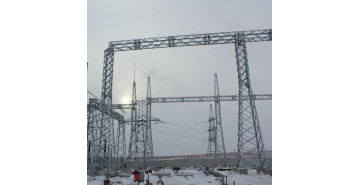

Стальные порталы ОРУ 330 кВ

Главная Стальные порталы ОРУ Стальные порталы ОРУ 330 кВ
icon back Стальные порталы ОРУ
Портал ОРУ ПС-330Я4

Портал ОРУ ПС-330Я4

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330Я3

Портал ОРУ ПС-330Я3

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330Я2

Портал ОРУ ПС-330Я2

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330Я1

Портал ОРУ ПС-330Я1

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330Т2

Портал ОРУ ПС-330Т2

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330Т1

Портал ОРУ ПС-330Т1

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330П4

Портал ОРУ ПС-330П4

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330П3

Портал ОРУ ПС-330П3

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330П2

Портал ОРУ ПС-330П2

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330П1

Портал ОРУ ПС-330П1

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Портал ОРУ ПС-330Ш1

Портал ОРУ ПС-330Ш1

Договорная

В наличии

Высота, м:

15 (15,2)

Масса, кг:

11643

Проект:

3.407.9-149 выпуск 2

Тип:

ячейковый

Число стоек:

3

Шифр опор:

ПС-330Я4

Особенности конструкции ОРУ 330 кВ

Стальные порталы ОРУ 330 кВ изготавливаются согласно типового проекта 3.407.9-149 выпуск 2.
Траверсы и верхняя часть конструкции изготавливается из углового металлопроката в форме решетки и крепится между собой посредством болтового соединения. Верхняя часть при этом обладает развитой базой.

Типовой проект 3.407.2-162 выпуск 1,2:

Сравнительная таблица порталов ОРУ 330 кВ

Стальные порталы ОРУ 330 кВ всех марок по типовому проекту 3.407.2-162 выпуск 2.
Стойки и траверсы порталов ОРУ 330 кВ собираются из углового проката в виде решетчатых конструкций с помощью болтов. Нижние секции стоек порталов имеют развитую базу.

Марка Тип Число стоек Масса, кг Проект
ПС-330Ш1 шинный 2 5004 3.407.9-149 выпуск 2
ПС-330П1 перемычечный 2 7340 3.407.9-149 выпуск 2
ПС-330П2 перемычечный 2 6770 3.407.9-149 выпуск 2
ПС-330П3 перемычечный 3 12197 3.407.9-149 выпуск 2
ПС-330П4 перемычечный 3 11740 3.407.9-149 выпуск 2
ПС-330Т1 трансформаторный 2 7307 3.407.9-149 выпуск 2
ПС-330Т2 трансформаторный 3 12266 3.407.9-149 выпуск 2
ПС-330Я1 ячейковый 2 7291 3.407.9-149 выпуск 2
ПС-330Я2 ячейковый 2 6721 3.407.9-149 выпуск 2
ПС-330Я3 ячейковый 3 12213 3.407.9-149 выпуск 2
ПС-330Я4 ячейковый 3 11643 3.407.9-149 выпуск 2
