Высокомачтовые опоры для освещения МГФ-СР

Мачты со стационарной короной предназначены для организации освещения больших открытых территорий: промышленных объектов, автомобильных развязок и магистралей, аэропортов и морских портов. Представленные в этом разделе каталога мачты производит компания "Альдекс", которая специализируется на разработке и изготовлении высотных конструкций.

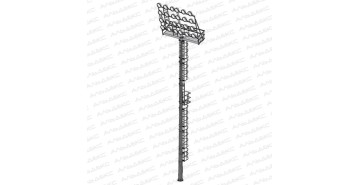

Мачты МГФ-СР состоят из секционного ствола, площадки для обслуживания, приспособлений для подъема площадки и стационарной короны, которая представляет собой раму для крепления прожекторов. Точная комплектация оговаривается в заявке. Ствол мачты образуют секции длиной не больше 11 м, их монтируют на месте. Благодаря секционной конструкции и полому граненому стволу конструкцию несложно доставить к месту установки.

Мачты производят из листового проката, обработанного методом горячего цинкования — это необходимо для защиты от коррозии. Дополнительно можно нанести лакокрасочное покрытие. Также можно заказать мачты МГФ-СР не только типовых, но и индивидуальных параметров. Высота мачты — от 16 до 40 м, диаметры нижнего основания — от 393 до 945 мм.

Условия эксплуатации

• климатические районы — II4...II11 по ГОСТ 16350;
• ветровые районы — с I по VII по СП 20.13330.2011;
• внешняя среда — слабоагрессивная по степени агрессивного воздействия) по СНиП 2.03.11.

Примечание: Высокомачтовая опора МГФ-СР является сложным техническим изделием, рассчитываемым для каждого объекта индивидуально. В данном разделе приведены только типовые решения.

Технические характеристики

Для изготовления ствола используется стальной металлопрокат. Листы стали сгибают на гибочных станках и проваривают электросваркой вдоль ствола. Благодаря этому конструкция приобретает необходимую прочность и сопротивляемость ветровым нагрузкам. Мачта подвергается горячему цинкованию с целью предотвращения коррозии. Может окрашиваться в красно‐белые полосы либо любой цвет из палитры RAL.

Основные параметры

* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.

Особенности

Главная особенность высокомачтовой опоры для освещения МГФ-CP — это возможность использования различных типов корон.

Возможны такие варианты:

• Прямоугольная.
• Круглая (многогранная).
• Прямоугольная наклонная.

Для удобного технического обслуживания приборов освещения возле короны обустраивается техническая площадка с перилами. Подъём персонала к ней выполняется по лестнице с предохранительной рамой. Также выпускаются модели без технической площадки и лестницы. Обслуживание осветительных приборов в этом случае осуществляется с помощью автогидроподъёмной техники.

Монтаж

В нижней части ствола размещён фланец для монтажа опоры. Его диаметр колеблется от 64 до 120 см, имеются крепёжные отверстия для фиксации на анкерной закладной детали фундамента.

Высокомачтовая опора модели МГФ‐СР имеет такие плюсы:

• Универсальность. На оголовке ствола крепится корона или рама различной формы и размеров, что позволяет размещать различные прожекторы или светильники. Поэтому мачта подходит для освещения большого количества объектов.
• Экономичность. На раме крепится большое количество мощных светильников, которые освещают большое по площади пространство. Поэтому не нужно устанавливать много мачт на открытой площадке. Это снижает капитальные затраты на обслуживание и позволяет рационально использовать площадку.
• Простота обслуживания. Для совершения технологических операций не нужно использовать подъёмную технику. Площадка в верхней части и лестница с рамой позволяют подниматься электрику к прожекторам без использования автомобильного подъёмника.
• Долговечность. Высокомачтовая опора обработана методом горячего цинкования, что полностью исключает коррозию. Гарантия на защитное покрытие составляет 15 лет. Общий срок эксплуатации конструкции составляет 25 и более лет.

Установка конструкции производится на фланец, крепление осуществляется на анкерную закладную деталь. Она бетонируется в земле и связывается с армирующим каркасом основания. Размеры шпилек, их количество и диаметр определяются проектом, который составляется для конкретного места эксплуатации.

Мачта МГФ‐СР изготавливается индивидуально под требования конкретного заказчика. Высота, толщина проката, количество секций, вид рамы, тип покрытия и прочие характеристики определяются с учётом технического задания, климатических особенностей местности, ветровой нагрузки, агрессивности внешнего воздействия.

Стоимость конструкций рассчитывается в срок до трёх дней с момента оформления заказа. Производство занимает до восьми недель и зависит от загруженности технологических линий. Вместе с мачтами можно заказать в компании "Альдекс", они делаются в срок до трёх недель.
