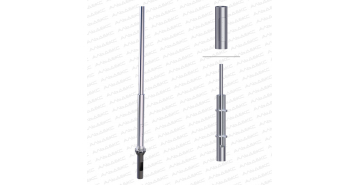

Опора ТП - прямостоечная трубчатая опора контактной сети купить в Екатеринбурге

Опора ТП (прямостоечная трубчатая опора) предназначена для проведения контактной сети и принадлежит к неотъемлемым элементам организации работы электротранспорта. Такие опоры являются силовыми и многофункциональными. Как правило, кроме своего основного назначения, они используются для обеспечения наружного освещения, воздушной подвески кабелей и крепления информационных и рекламных конструкций. Опоры ТП могут использоваться в промышленных зонах и на дорогах с высоким трафиком.

Опоры ТП — ступенчатая конструкция, состоящая из нескольких стальных высокопрочных трубчатых элементов, сваренных между собой.

Особенности конструкции

Опора трубчатая прямостоечная ТП рассчитана на длительное безаварийное использование, что обеспечивается прочностью основных элементов, продуманностью системы и надежным антикоррозийным покрытием. Опора состоит из ствола и подземной части.

Для установки осветительных элементов используют кронштейны и крепежные конструкции, защищенные антикоррозийным материалом. Опоры ТП устойчивы к ветру, снегу, дождю, промышленной и городской пыли, обледенениям и прочим неблагоприятным факторам внешней среды. При необходимости монтажа сразу нескольких светильников на одной опоре применяют многорожковые кронштейны.

Покрытие

Защитное покрытие наносится методом горячего цинкования, что позволяет достичь максимальной равномерности и адгезии защитного слоя с основой. В процессе эксплуатации опоры обновления покрытия не потребуется: оно рассчитано на срок до 30 лет и больше. Для повышения декоративных качеств конструкция может быть окрашена.

Монтаж и обслуживание

Опора ТП устанавливается непосредственно в подготовленный котлован и заливается армированным бетоном. Параметры котлована и бетона рассчитываются исходя из зоны применения и типа почвы. Правильный монтаж опоры, учитывающий характеристики грунта и предельную нагрузку, обеспечивает надежную фиксацию всей конструкции, включающей не только саму опору и кронштейны, но и светильники, СИП, дополнительные элементы. Высота подземной части опоры варьируется в зависимости от массы самой опоры и максимальной боковой нагрузки в верхней точке конструкции.

Подводка кабеля возможна двумя способами: подземным и воздушным. При подземной подводке кабельных систем их обслуживание и ремонт осуществляется через техническое отверстие, расположенное в нижней части опоры. Кабель и точка заземления фиксируются на специальной планке ревизионного окна. В зависимости от технических требований опоры ТП могут быть оснащены дополнительными отверстиями и лючками.
