В-20/4/К230-20/8/Д360-1,7-б

Главная В-20/4/К230-20/8/Д360-1,7-б

В-20/4/К230-20/8/Д360-1,7-б

В-20/4/К230-20/8/Д360-1,7-б

В-20/4/К230-20/8/Д360-1,7-б

В-20/4/К230-20/8/Д360-1,7-б

Характеристики:

d, мм:

219

d1, мм:

М20

d2, мм:

М20

H общ, мм:

458

L общ, мм:

2098

L, мм:

1700

n1, мм:

4

n2, мм:

8

А1, мм:

320

А2, мм:

420

Б1, мм:

230

Б2, мм:

360

Масса, кг:

102,5

В наличии

Договорная

Доставка:

В любую точку России и СНГ

Описание

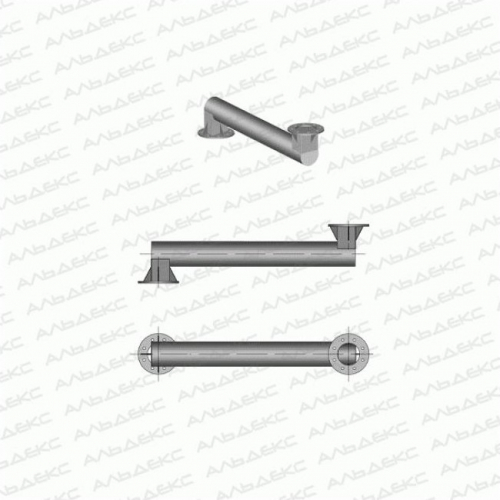

Выносные фундаменты В-20/4/К230-20/8/Д360-1,7-б представляют собой цельнометаллическую конструкцию с фланцевым элементом в качестве узла крепления опоры. Для изготовления выносных фундаментов применяются трубы стальные электросварные прямошовные ГОСТ 10704-91 и прокат листовой горячекатанный ГОСТ 19903-74. Фланец изготавливают из листового металла способом вырезки на станках плазменной резки с ЧПУ. На фланце располагаются крепежные отверстия, через которые посредствам метизных изделий происходит соединение с ответным фланцем опоры освещения. Место стыка трубы и фланца дополнительно усиливается косынками.

Под все стандартные силовые опоры уже разработаны и подобраны типы размеров выносных фундаментов. В случае изготовления опоры нестандартного конструктива для корректного подбора размеров выносных фундаментов необходимо произвести дополнительные технические расчеты.

Масса указана полная расчетная масса металлоконструкции консоли с учетом покрытие.

Габаритные параметры выносного фундамента зависят от устанавливаемой опоры.

Основные параметры выносных фундаментов (прямых консольных элементов):

L — вылет консоли;
L_общ — габаритный размер консоли по длине;
H_общ — габаритный размер консоли по высоте;
D — диаметр трубы;
d1 — номинальный диаметр резьбы крепежных деталей опоры к консоли;
n1 — количество отверстий под крепежные детали во фланце, обращенном к опоре;
А1 — габаритный размер фланца, обращенного к опоре;
Б1 — межосевое расстояние крепежных деталей во фланце, обращенном к опоре;
d2 — номинальный диаметр резьбы крепежных деталей консоли к ЗФ;
n2 — количество отверстий под крепежные детали во фланце, обращенном к ЗФ;
А2 — габаритный размер фланца, обращенного к ЗФ;
Б2 — межосевое расстояние крепежных деталей во фланце, обращенном к ЗФ.
