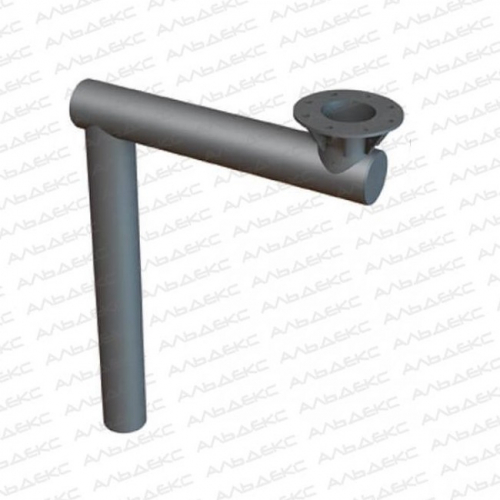

В-20/8/Д360-2,0-б

Главная В-20/8/Д360-2,0-б
В-20/8/Д360-2,0-б
В-20/8/Д360-2,0-б
В-20/8/Д360-2,0-б
В-20/8/Д360-2,0-б

Характеристики:

d, мм:

219

d1, мм:

М20

H общ, мм:

3049

H, мм:

2500

L общ, мм:

2398

L, мм:

2000

n1, мм:

8

А1, мм:

420

Б1, мм:

360

Масса, кг:

245

В наличии

icon tooltip

Количество уточняйте у менеджера

Договорная

Доставка:

В любую точку России и СНГ

Описание

Г-образные консольные фундаменты В-20/8/Д360-2,0-б представляют собой цельнометаллическую конструкцию с фланцевым элементом в качестве узла крепления опоры. Для изготовления консольных фундаментов применяются трубы стальные электросварные прямошовные ГОСТ 10704-91 и прокат листовой горячекатанный ГОСТ 19903-74. Фланец изготавливают из листового металла способом вырезки на станках плазменной резки с ЧПУ. На фланце располагаются крепежные отверстия, через которые посредствам метизных изделий происходит соединение с ответным фланцем опоры освещения. Место стыка трубы и фланца дополнительно усиливается косынками.

Под все стандартные силовые опоры уже разработаны и подобраны типы размеров консольных фундаментов. В случае изготовления опоры нестандартного конструктива для корректного подбора размеров консольных фундаментов необходимо произвести дополнительные технические расчеты.

Габаритные параметры консольного фундамента зависят от устанавливаемой опоры.

Основные параметры консольных фундаментов:

  • L — вылет консоли;
  • Lобщ — габаритный размер консоли по длине;
  • H — минимальная высота заливки консоли бетоном;
  • Hобщ — габаритный размер консоли по высоте;
  • D — диаметр трубы;
  • d1 — номинальный диаметр резьбы крепежных деталей;
  • n1 — количество отверстий под крепежные детали во фланце;
  • А1 — габаритный размер фланца;
  • Б1 — межосевое расстояние крепежных деталей во фланце.

Масса указана полная расчетная масса металлоконструкции консоли с учетом покрытия.
