Молниеотводы МОГК

Молниеотвод МОГК представляет собой отдельное устройство, установленное на некотором расстоянии от объекта, который необходимо защитить. Его основная задача заключается в том, чтобы принимать высоковольтный удар молнии и направлять электрический ток в землю, избегая повреждения или разрушения защищаемого сооружения.

По своей конструкции молниеотвод состоит из четырех основных элементов: опорной части, проводов для отвода тока, системы заземления и приема молнии. В случае модульного молниеотвода, все эти элементы объединяются в одну металлическую структуру, благодаря чему они одновременно служат опорой для проводника тока и приемника молнии.

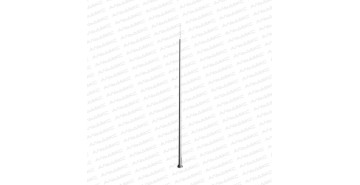

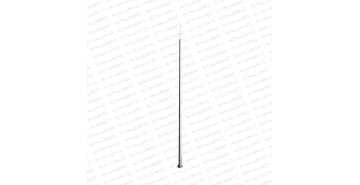

Типовые молниеотводы МОГК

Обозначение молниеотвода	n_гр	H, м	h, м	D, мм	d, м	Масса, кг	Ветровой район
МОГК-8-VII	8	8	6	125	78	63	до VII
МОГК-9-VI	8	9	6	125	78	66	до VI
МОГК-10-V	8	10	6	125	78	71	до V
МОГК-12-IV	8	12	10	152	78	140	до IV
МОГК-13-IV	8	13	10	152	78	144	до IV
МОГК-14-IV	8	14	10	152	78	150	до IV
МОГК-15-III	8	15	12	180	78	183	до III
МОГК-16-III	8	16	12	180	78	187	до III
МОГК-18-III	8	18	16	276	92	325	до III
МОГК-18-V	16	18	16	319	147	380	до V
МОГК-19-III	8	19	16	276	92	330	до III
МОГК-19-V	16	19	16	319	147	385	до V
МОГК-20-III	8	20	16	276	92	333	до III
МОГК-20-V	16	20	16	319	147	390	до V
МОГК-21-III	8	21	16	276	92	345	до III
МОГК-21-V	16	21	16	319	147	402	до V
МОГК-22-IV	16	22	20	365	147	520	до IV
МОГК-23-IV	16	23	20	365	147	524	до IV
МОГК-24-IV	16	24	20	365	147	529	до IV
МОГК-25-IV	16	25	20	365	147	540	до IV
МОГК-26-IV	16	26	20	365	147	547	до IV
МОГК-27-IV	16	27	25	413	147	810	до IV
МОГК-28-III	16	28	25	413	147	760	до III
МОГК-28-IV	16	28	25	413	147	815	до IV
МОГК-29-III	16	29	25	413	147	760	до III
МОГК-29-IV	16	29	25	413	147	820	до IV
МОГК-30-III	16	30	25	413	147	775	до III
МОГК-30-IV	16	30	25	413	147	830	до IV
МОГК-31-III	16	31	25	413	147	780	до III
МОГК-31-IV	16	31	25	413	147	835	до IV
МОГК-32-II	16	32	30	469	147	975	до II
МОГК-32-III	16	32	30	469	147	1085	до III
МОГК-33-II	16	33	30	469	147	980	до II
МОГК-33-III	16	33	30	469	147	1090	до III
МОГК-34-II	16	34	30	469	147	985	до II
МОГК-34-III	16	34	30	469	147	1095	до III
МОГК-35-II	16	35	30	469	147	995	до II
МОГК-35-III	16	35	30	469	147	1105	до III
МОГК-36-II	16	36	30	469	147	1000	до II
МОГК-36-III	16	36	30	469	147	1110	до III

n_гр — количество граней опоры молниеотвода;
H — высота молниеотвода;
h — высота опорной части молниеотвода;
D — нижний вписанный диаметр опоры молниеотвода;
d — верхний вписанный диаметр опоры молниеотвода;
A — линейный размер или 0 наружный диаметр фланца опоры;
S_фл — толщина фланца опоры;
M_ц — межцентровое расстояние крепежных отверстий на фланце;
n — количество крепежный отверстий;
d_отв — диаметр крепежного отверстия.
